Traversez une plateforme en caillebotis d'acier dans une station d'épuration et une chose saute aux yeux : il n'y a pas de sol solide sous vos pieds. L'eau s'écoule entre les barreaux et une grande partie de la structure porteuse reste visible.
Imaginez maintenant le même plancher à grille ouverte sur une passerelle piétonne à l'extérieur d'un centre commercial. Le drainage pourrait toujours être utile, mais les larges ouvertures pourraient poser problème aux personnes portant des talons aiguilles ou utilisant des aides à la mobilité.
Le matériau n'a pas changé. Ce sont les exigences auxquelles il est soumis qui ont évolué.
C’est ce qui rend le choix d’une grille de passage plus complexe que la simple sélection d’un panneau sur catalogue. Une grille parfaitement adaptée aux machines industrielles peut s’avérer inadaptée à un passage public, même si les deux surfaces sont sensiblement identiques.
Les sections suivantes examinent les domaines d'utilisation des caillebotis pour passerelles, l'influence de leur construction sur leurs performances et les détails qui méritent une attention particulière avant qu'une commande n'arrive à l'usine.

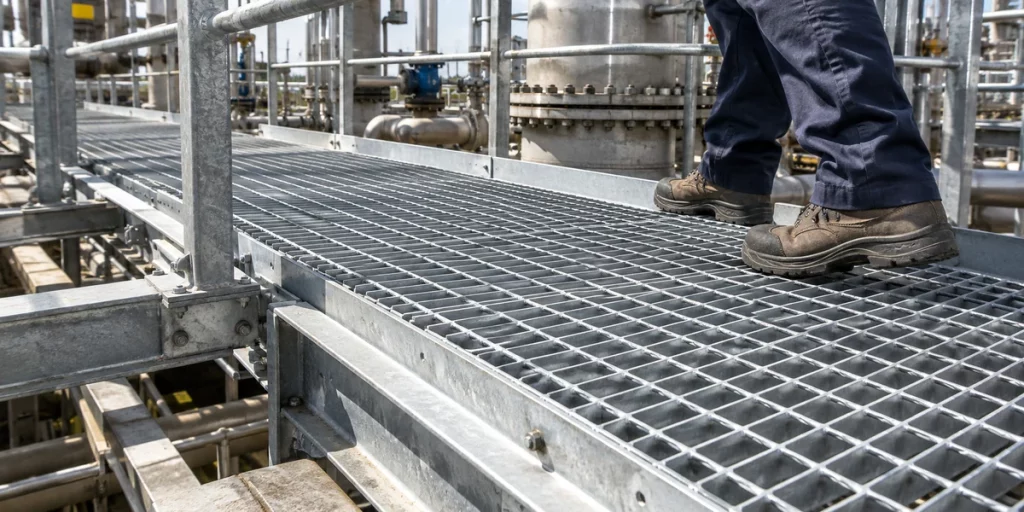

Qu'est-ce qu'une grille de passage piétonnier ?
Les caillebotis pour allées piétonnes sont des revêtements de sol à grille ouverte, constitués de barres métalliques ou d'autres matériaux structurels. Ils créent une surface de marche tout en laissant passer l'eau, l'air, la lumière et parfois les débris.
Dans les caillebotis en acier classiques, les éléments porteurs principaux sont appelés barres porteuses. Des barres transversales relient ces éléments et assurent leur espacement correct.
Cette distinction est importante. Les barres porteuses transmettent les charges des piétons et des équipements à la structure porteuse. Les barres transversales contribuent à la stabilisation de l'ensemble, mais ne remplacent généralement pas le principal chemin de charge.
Les caillebotis en acier pour passerelles sont généralement disponibles en versions soudées et assemblées par pression. Les barres porteuses à surface lisse ou crantée offrent différentes caractéristiques de surface.
L'acier au carbone galvanisé est largement utilisé pour les plateformes industrielles extérieures. L'acier inoxydable est employé lorsque l'environnement justifie sa résistance à la corrosion, tandis que l'aluminium peut s'avérer utile dans les projets où la réduction du poids de la structure est primordiale.
Ces descriptions de matériaux ne constituent qu'un point de départ. Un cahier des charges complet pour une passerelle doit également prendre en compte la capacité de charge, la portée, la dimension des ouvertures et le mode de fixation des panneaux.
Où les caillebotis de trottoir sont-ils couramment utilisés ?
Plateformes de maintenance industrielle
Une plateforme de maintenance surélevée existe généralement pour une raison pratique : il faut pouvoir accéder à des équipements qui ne peuvent pas être entretenus depuis le sol.
Dans les usines, des passerelles en caillebotis d'acier sont utilisées autour des machines de traitement, des tuyauteries aériennes, des convoyeurs et autres installations. Le plancher ouvert permet d'y accéder sans pour autant fermer complètement l'espace situé en dessous.
Mais les travaux d'entretien n'impliquent pas toujours une seule personne transportant une petite sacoche à outils.
Prenons l'exemple d'une plateforme habituellement utilisée pour les inspections visuelles. Lors de la maintenance des équipements, les opérateurs peuvent avoir besoin de transporter des pièces de rechange ou de poser temporairement des outils lourds au sol.
Si ces activités n'ont pas été prises en compte lors de la conception, les hypothèses initiales de charge de la passerelle pourraient ne plus être adéquates.
C’est également là que l’agencement des panneaux prend toute son importance. Une section de grille amovible peut permettre d’accéder à une vanne ou à un composant de la machine, mais elle nécessite des dispositifs de retenue appropriés lors de son utilisation normale et des procédures de sécurité lors de son retrait.
Pour les plateformes industrielles, la question essentielle n'est pas simplement de savoir si le caillebotis peut supporter le poids des personnes. Il s'agit plutôt de déterminer quelles activités s'y dérouleront tout au long de sa durée de vie.
Centrales électriques et installations énergétiques
Les passerelles des centrales électriques longent souvent les chaudières, les turbines, les systèmes de tuyauterie et les équipements en hauteur.
Une installation typique peut comprendre de longs chemins d'accès interrompus par des structures porteuses, des traversées d'équipements et des changements d'élévation.
L'orientation des barres porteuses devient particulièrement importante dans ces configurations.
Un panneau de caillebotis rectangulaire peut être fabriqué aux dimensions extérieures correctes et pourtant être installé incorrectement si ses barres porteuses ne s'étendent pas entre les supports prévus.
Le panneau pourrait s'adapter parfaitement à l'ouverture tout en transférant des charges d'une manière que le concepteur n'avait jamais prévue.
C’est pourquoi les dessins techniques doivent indiquer la direction de la barre porteuse plutôt que de se contenter de montrer la longueur et la largeur du panneau.
Les installations électriques peuvent également engendrer des variations de température, des vibrations et des exigences d'accès pour la maintenance. Ces facteurs influent sur les détails de support, les modalités de fixation et le programme d'inspection.
Les caillebotis ouverts peuvent réduire le poids inutile au sol et permettre la circulation de l'air autour des équipements, mais la structure porteuse doit tout de même être conçue pour supporter toutes les charges applicables.

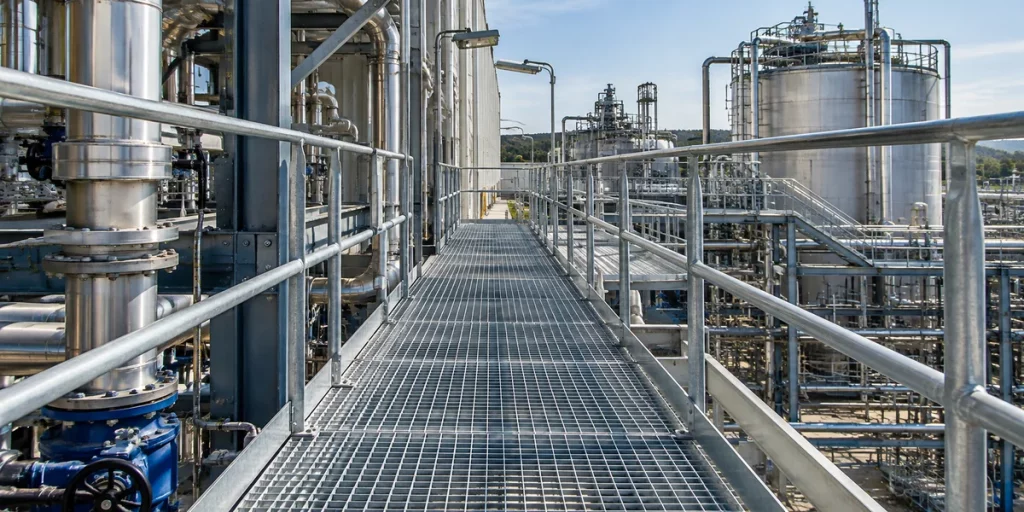

Usines pétrolières, gazières et pétrochimiques
Une passerelle industrielle sèche et propre et une autre exposée à l'huile, aux fluides de process et à des conditions atmosphériques agressives présentent des défis différents.
Dans les installations pétrochimiques, la surface de la grille peut être exposée à des déversements occasionnels, à de l'humidité stagnante ou à des résidus chimiques.
Les barres d'appui dentelées sont parfois spécifiées pour améliorer l'adhérence. Elles ne constituent cependant pas une garantie contre le glissement.
La contamination par les hydrocarbures peut rendre dangereuses de nombreuses surfaces de marche, quel que soit le motif usiné dans le métal.
Le choix des matériaux est tout aussi important.
L'acier au carbone galvanisé à chaud est largement utilisé dans de nombreuses installations industrielles, mais le revêtement de zinc présente des limites dans certains environnements chimiques. L'acier inoxydable peut être envisagé lorsqu'une meilleure résistance à la corrosion est requise, à condition que la nuance choisie soit compatible avec l'environnement d'exposition.
Un autre problème concerne l'espace sous les passerelles surélevées.
Les grilles à mailles ouvertes permettent aux objets plus petits que les ouvertures de tomber. Lorsque des personnes ou du matériel sensible se trouvent en dessous, des écrans de protection, des ouvertures plus petites, des plinthes ou d'autres mesures de confinement peuvent être nécessaires.
Ces détails font partie intégrante de la conception de la passerelle et ne constituent pas des accessoires optionnels à envisager après l'installation.
Installations de traitement des eaux usées
Les stations d'épuration sont des lieux particulièrement exigeants pour les revêtements de sol des allées piétonnes.
Les opérateurs se déplacent régulièrement entre les réservoirs, les pompes, les vannes, les équipements d'aération et les systèmes de traitement chimique. Nombre de ces zones restent humides pendant de longues périodes.
La grille ouverte permet à l'eau de traverser le sol au lieu de s'accumuler sur toute la surface de marche.
Cet avantage est évident. Le choix des matériaux l'est moins.
Une passerelle en acier galvanisé située à proximité d'un procédé de traitement des eaux relativement doux peut se comporter différemment d'une passerelle exposée à un dosage chimique agressif, à des solutions contenant du chlorure ou à des lavages fréquents.
L'acier inoxydable est une autre option, mais le choix entre des nuances telles que le 304 et le 316 nécessite tout de même une bonne compréhension de l'environnement.
Lorsque la corrosion représente un risque majeur, les ingénieurs peuvent également envisager des systèmes de caillebotis non métalliques. La décision doit tenir compte du comportement structurel, de la résistance au feu, de la température de fonctionnement et des autres exigences du projet.
Plutôt que de se demander quel matériau est généralement le meilleur pour le traitement des eaux usées, il est plus utile d'identifier les substances en contact avec la passerelle, la fréquence d'humidité de la surface et les points d'accès disponibles pour l'inspection.
Passerelles d'entrepôt et de mezzanine
Les entrepôts utilisent des caillebotis pour les plateformes d'accès, les voies de maintenance, les mezzanines d'équipement et certaines zones de service surélevées.
Un plancher à structure ouverte permet de réduire le poids mort d'une plateforme et d'assurer la visibilité entre les niveaux.
Des problèmes surviennent lorsque l'usage prévu change.
Supposons qu'une mezzanine soit initialement prévue pour un accès piétonnier occasionnel. Plus tard, le personnel commence à y entreposer des pièces détachées ou des conteneurs de stockage.
Les charges ont changé, même si la grille elle-même semble exactement la même.
Les charges concentrées méritent une attention particulière. Une roue étroite d'engin ou un petit pied d'appui exercent une force sur une surface de contact beaucoup plus réduite qu'une charge piétonne uniformément répartie.
Une grille adaptée à la marche peut donc ne pas convenir aux chariots, aux équipements de manutention de palettes ou aux machines lourdes.
L’orientation des roues, les dimensions de contact et les charges d’impact potentielles doivent être examinées avant que ce type d’équipement ne soit autorisé à utiliser la surface.
Allées publiques et architecturales
Les projets de passerelles publiques soulèvent d'autres considérations.
Dans les installations industrielles, les utilisateurs peuvent porter des chaussures de sécurité spécifiques et recevoir une formation. Les espaces publics doivent pouvoir accueillir un public beaucoup plus large.
Un type de grille qui fonctionne bien sur une plateforme de maintenance restreinte peut poser des difficultés aux utilisateurs de fauteuils roulants, d'aides à la marche ou de chaussures étroites.
Les dimensions et l'orientation de l'ouverture sont donc importantes.
Les allées architecturales extérieures peuvent tirer profit du drainage assuré par une surface ouverte. On peut également opter pour un caillebotis à emboîtement, apprécié pour son motif visuel régulier.
Mais les designers doivent prendre en compte plus que l'apparence.
Le confort de marche, l'accessibilité, le bruit, l'adhérence de la surface, les risques de chute d'objets et l'entretien sont autant de facteurs qui influencent le choix d'un type de caillebotis particulier.
Dans certaines applications publiques, un produit à ouverture plus petite ou une terrasse continue peuvent être un meilleur choix.

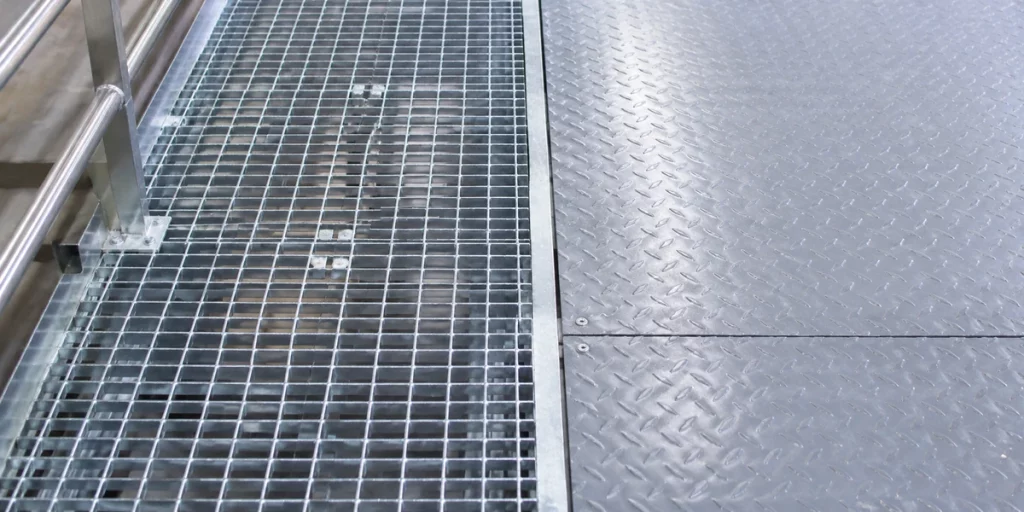

Caillebotis en acier ou dalle de sol pleine ?
Les caillebotis ouverts ne sont pas automatiquement supérieurs aux plaques d'acier ou aux sols en béton.
Ces matériaux permettent de résoudre différents problèmes.
Pour une plateforme industrielle en milieu humide, une grille ouverte permet l'écoulement du liquide. Une plaque pleine nécessite généralement un système de drainage séparé pour éviter l'accumulation d'eau à sa surface.
En revanche, un sol plein est mieux adapté aux situations où il faut contenir de petits objets ou lorsque l'utilisation d'équipements sur roues exige une surface continue.
Le poids peut également influencer la décision. Selon la conception structurelle, un plancher à caillebotis ouvert peut engendrer une charge permanente inférieure à celle d'un système à dalle pleine.
Cet avantage doit être vérifié au regard des dimensions de la barre sélectionnée et des exigences de charge.
Problème de conception | Grille en acier ouverte | Plaque d'acier massif |
Drainage | L'eau peut passer par les ouvertures. | Nécessite des dispositifs de drainage appropriés |
Ventilation | Permet la circulation de l'air à travers le sol | Bloque le flux d'air vertical |
Petits objets | Peut tomber à cause des ouvertures | Généralement retenu en surface |
Équipements à roues | Cela dépend fortement des dimensions de l'ouverture et des roues | Fournit généralement un soutien plus continu |
Visibilité inférieure | Généralement possible | Obstrué |
accès pour la maintenance | Des panneaux amovibles peuvent permettre l'accès | Nécessite des panneaux d'accès ou des ouvertures appropriées |
Traction de surface | Cela dépend du profil et des conditions de la barre | Cela dépend de la finition et des conditions de la plaque. |
Aucune de ces options n'élimine la nécessité d'évaluer la charge, les risques de glissade, la corrosion ou l'entretien.
Un projet impliquant des machines huileuses et des lavages fréquents peut privilégier une surface ouverte pour faciliter l'écoulement de l'eau. Un espace de travail manipulant de petites pièces de précision peut nécessiter un sol plus continu.
Le choix correct découle des travaux effectués au-dessus et en dessous de la passerelle.
Qu’est-ce qui détermine la capacité de charge des caillebotis de passerelle ?
L'une des erreurs les plus fréquentes lors de l'achat de caillebotis est de choisir les panneaux uniquement en fonction de leurs dimensions extérieures.
Un dessin peut indiquer qu'un panneau doit mesurer 1 000 × 1 200 mm. Cela précise à l'usine la surface que le panneau doit couvrir, mais pas la charge maximale qu'il peut supporter.
Pour une grille métallique, les principales variables structurelles sont les suivantes :
- profondeur et épaisseur de la barre d'appui
- Espacement entre les barres porteuses
- portée libre entre les supports structuraux
- propriétés mécaniques du matériau
- Charges uniformément réparties et concentrées
- Contraintes et déformations admissibles
- Conditions de support et de réparation
Considérons deux panneaux par ailleurs identiques.
L'une a une portée de 600 mm entre les supports. L'autre a une portée de 1 000 mm.
Selon la théorie simplifiée des poutres, avec une rigidité identique et une charge uniformément répartie par unité de longueur, la flèche maximale d'un élément simplement appuyé est proportionnelle à la quatrième puissance de sa portée.
Rapport de déflexion = (1 000 / 600)⁴ ≈ 7,72
Dans cette comparaison idéale, l'élément le plus long fléchirait environ 7,7 fois plus.
Il ne s'agit pas d'une prédiction de la déformation réelle d'un panneau de caillebotis particulier. Le comportement réel d'un caillebotis dépend également de la répartition des charges, de la géométrie des assemblages, des supports d'extrémité et d'autres considérations d'ingénierie.
Cela illustre bien pourquoi la distance entre les supports mérite d'être prise en compte dès le début du processus de conception.
Une barre d'appui plus épaisse peut améliorer les performances, mais cela ne signifie pas qu'un ingénieur puisse ignorer la portée ou la disposition des charges.
Les tableaux de charges des fabricants sont conçus pour faciliter ces comparaisons. Pour les caillebotis métalliques nord-américains, la norme ANSI/NAAMM MBG 531-24 fournit les spécifications techniques, les informations relatives aux charges et les détails d'installation typiques.
Le produit sélectionné doit être vérifié en fonction des exigences du projet plutôt que choisi sur la base d'une ressemblance visuelle avec une allée existante.
Direction de la barre porteuse
Il existe un autre détail qu'il convient de vérifier sur chaque schéma de caillebotis : la direction des barres porteuses.
Ces éléments doivent s'étendre au-dessus des supports structurels conformément aux spécifications du projet.
Si un panneau rectangulaire est pivoté, les barres porteuses peuvent ne plus suivre le chemin de charge prévu.
Les dimensions du panneau à elles seules ne permettent pas de déterminer l'orientation correcte.
Pour les passerelles sur mesure, les plans doivent indiquer à la fois la direction des barres porteuses et l'emplacement des supports.
Sélection des matériaux et des finitions de surface
Une fois les exigences de charge et de portée établies, le matériau et le traitement de surface peuvent être évalués.
Pour une utilisation industrielle générale, les caillebotis en acier au carbone galvanisés à chaud constituent une spécification courante.
La galvanisation consiste à appliquer un revêtement protecteur de zinc qui contribue à réduire la corrosion de l'acier sous-jacent. Sa durée de vie dépend des caractéristiques du revêtement et de son exposition aux conditions environnementales.
Le revêtement ne rend pas la grille définitivement antirouille.
L'acier inoxydable peut convenir lorsque les conditions environnementales, la propreté ou l'exposition à la corrosion justifient le coût supplémentaire du matériau.
L'aluminium est plus léger que l'acier au carbone, bien que leurs propriétés mécaniques diffèrent. Les caillebotis en aluminium doivent être dimensionnés en fonction des charges et des limites de flèche applicables et ne peuvent être utilisés en remplacement direct de l'acier.
Le tableau ci-dessous fournit une comparaison initiale.
Matériel | Principal avantage | Que vérifier |
Acier au carbone galvanisé à chaud | Performances structurelles et protection contre la corrosion dans de nombreuses conditions industrielles | Spécifications du revêtement, exposition chimique, exigences d'entretien |
acier inoxydable 304 | Surface résistante à la corrosion et nettoyable | Exposition aux chlorures et aux produits chimiques |
acier inoxydable 316 | Résistance améliorée dans certains environnements corrosifs | Conditions chimiques réelles et température de fonctionnement |
Aluminium | Faible densité du matériau | Rigidité structurelle, charge, compatibilité avec l'environnement |
Le profil de surface est une décision distincte.
Les barres d'appui lisses peuvent convenir à certains environnements secs ou contrôlés. Les surfaces dentelées peuvent offrir une traction supplémentaire dans certaines conditions.
Aucun de ces choix ne dispense du nettoyage, du drainage, du port de chaussures appropriées et de l'évaluation des risques de glissade spécifiques au site.
Problèmes d'installation et de maintenance qu'il vaut mieux prévenir
De nombreux problèmes de voirie ne sont pas dus à un mauvais choix de matériaux. Ils proviennent souvent de détails d'installation négligés ou de modifications apportées après la construction.
Un panneau dont le support est insuffisant peut se déplacer ou se déformer sous la charge. L'absence d'une agrafe de fixation peut entraîner le déplacement d'un panneau amovible.
Les modifications peuvent également engendrer des problèmes. Lors de l'installation de nouvelles canalisations ou de nouveaux équipements, les ouvriers peuvent être amenés à découper des ouvertures supplémentaires dans les grilles existantes.
Si les barres porteuses sont retirées sans examen technique préalable, le chemin de charge du panneau peut être modifié.
C’est pourquoi, dans la mesure du possible, les découpes, les renforts de bord, les supports et les détails de fixation doivent être convenus avant la fabrication.
Les inspections d'installation doivent confirmer que le caillebotis correspond aux plans approuvés, repose correctement sur ses supports et est fixé à l'aide du système de fixation spécifié.
La maintenance devient alors une question de recherche de changements.
Un panneau qui bouge sous le pied, une fixation corrodée ou une barre porteuse tordue de façon permanente méritent une inspection. Les débris obstruant le drainage doivent également être enlevés avant qu'ils ne créent des zones humides persistantes ou d'autres dangers.
Après le remplacement d'équipements, des changements dans les pratiques de stockage ou des modifications structurelles, la charge prévue sur la passerelle doit être réexaminée.
Aux États-Unis, la norme OSHA 29 CFR 1910.22 exige que les surfaces de travail et de circulation supportent leurs charges maximales prévues et soient inspectées et maintenues en bon état. D'autres juridictions ont leurs propres exigences applicables.
Toute réparation affectant l'intégrité structurelle doit être effectuée par un personnel dûment qualifié.
Que doit contenir une demande de devis pour une grille de passage piétonnier ?
Les fabricants peuvent établir des devis plus précis lorsque la demande inclut les détails techniques plutôt que la seule superficie totale du projet.
Un acheteur demandant « 200 mètres carrés de caillebotis galvanisé » a fourni une quantité utile, mais pas suffisamment d'informations pour établir un design ou un prix approprié.
Pour un projet de passerelle industrielle, une demande de devis pratique devrait inclure les éléments suivants.
Article | Informations à fournir |
Application | Plateforme de maintenance, passerelle d'accès, mezzanine ou pont piétonnier |
Matériel | Acier au carbone, acier inoxydable ou aluminium |
construction de caillebotis | Soudé ou verrouillé par pression |
barre de roulement | Profondeur et épaisseur proposées, si connues |
Espacement des barres | espacement de la barre porteuse et de la barre transversale |
Taille du panneau | dessins de dimensions ou de fabrication |
portée libre | Distance entre les supports structuraux |
Chargement | charges de conception uniformes, concentrées et autres charges de conception applicables |
Finition | Galvanisé, non traité ou autre finition spécifiée |
Surface | lisse ou dentelé |
Installation | Méthode de fixation, détails de support et découpes spéciales |
Quantité | Nombre de panneaux, superficie totale et exigences de livraison du projet |
Lorsque l’ingénieur du projet n’a pas encore sélectionné les dimensions de la barre porteuse, les données relatives à la charge et à la portée deviennent particulièrement importantes.
Par exemple, une demande pourrait indiquer :
« Nous avons besoin d'un caillebotis en acier galvanisé à chaud soudé pour une plateforme de maintenance surélevée. Les plans indiquent une portée libre de 900 mm. Veuillez examiner les exigences de charge spécifiées et proposer une configuration de barres porteuses adaptée. Le devis devra inclure les dimensions des panneaux, l'orientation des barres porteuses, les accessoires de fixation et les tolérances de fabrication applicables. »
Cela donne un fabricant Un point de départ bien plus judicieux qu'une demande basée uniquement sur la taille du panneau.
Elle répartit également correctement les tâches : les exigences d’ingénierie viennent en premier, suivies de la sélection et de la fabrication du produit.
Foire aux questions
Où les caillebotis de trottoir sont-ils le plus souvent utilisés ?
Les applications typiques comprennent les plateformes de maintenance industrielle, les centrales électriques, les installations chimiques, les stations d'épuration, les voies d'accès surélevées et certains passages piétonniers publics. Les travaux de construction requis varient en fonction de la charge, de l'environnement et de la fréquentation piétonne.
Les caillebotis galvanisés pour allées piétonnes conviennent-ils à un usage extérieur ?
L'acier galvanisé à chaud est utilisé dans de nombreuses applications industrielles extérieures. Son utilisation optimale dépend des spécifications du revêtement, de l'exposition à la corrosion et des conditions d'entretien prévues.
Les caillebotis de passerelle peuvent-ils supporter des équipements lourds ?
Uniquement lorsque la grille et ses supports ont été conçus et vérifiés pour ces charges. Les roues et les pieds de support des équipements peuvent générer des charges concentrées sensiblement différentes de celles du trafic piétonnier normal.
Une râpe dentelée est-elle toujours plus sûre qu'une râpe lisse ?
Pas dans toutes les conditions. Les rainures peuvent améliorer l'adhérence dans certaines situations, mais les liquides, la contamination, les chaussures et les pratiques de nettoyage influencent également le risque de glissade.
Quelles informations sont nécessaires pour calculer la capacité de charge d'une grille ?
Le calcul requiert au minimum les dimensions des barres d'appui, leur espacement, la portée des appuis, les propriétés des matériaux, les conditions de charge et les critères de performance admissibles. Il convient d'utiliser les tableaux de charges du fabricant et les vérifications techniques spécifiques au projet, le cas échéant.
Avant d'envoyer les plans à l'usine
Un panneau de passerelle peut avoir les dimensions extérieures correctes et pourtant ne pas convenir au projet.
Les barres d'appui peuvent être orientées dans le mauvais sens. La portée du support peut différer du plan. Une exigence de charge ou une ouverture autour d'une canalisation peut avoir été omise.
Ce sont des problèmes beaucoup plus faciles à résoudre avant la fabrication.
Pour un nouveau projet de passerelle, commencez par vérifier la charge, la disposition des supports, l'orientation des barres porteuses, l'environnement et les détails d'installation. Une fois ces éléments définis, vous pourrez spécifier avec plus d'assurance les dimensions, le matériau, la finition et le système de fixation du caillebotis.
Un article connexe pourrait vous être utile : caillebotis en acier
French
English
Spanish
Portuguese
German
Italian
Japanese
Korean
Russian
