Un client commandant du treillis métallique de calibre 12 peut s'attendre à un fil d'environ 2 mm d'épaisseur. Le fournisseur, quant à lui, pourrait établir un devis basé sur un fil d'une épaisseur plus proche de 2,6 mm.
Aucun de ces chiffres n'est nécessairement faux. La différence provient du système de mesure utilisé.
Selon la norme AWG (American Wire Gauge), un fil de calibre 12 a un diamètre nominal de 2,053 mm. Selon la norme SWG (Standard Wire Gauge), son diamètre est d'environ 2,642 mm. Pour quelques mètres de fil, cette différence peut paraître négligeable. Répartie sur des centaines de panneaux de treillis, elle peut avoir un impact considérable sur la consommation d'acier, le poids final et le coût des matériaux.
C’est pourquoi le numéro de calibre ne devrait jamais être la seule dimension figurant sur un bon de commande de treillis métallique.
Que signifie le calibre du fil métallique dans le cas d'un treillis métallique ?
Le calibre d'un fil métallique correspond à son diamètre. En AWG comme en SWG, plus le numéro de calibre est bas, plus le fil est épais.
Un fil de calibre 10 est plus épais qu'un fil de calibre 16 lorsqu'ils sont mesurés selon le même système.
La numérotation peut prêter à confusion car elle fonctionne à l'inverse de ce à quoi un acheteur novice pourrait s'attendre. Un numéro de calibre plus élevé ne signifie pas un fil de plus gros diamètre.
Le calibre est différent du nombre de mailles. Le calibre concerne le diamètre du fil lui-même ; le nombre de mailles concerne la densité des fils.
Pour les treillis soudés, les fabricants peuvent utiliser le diamètre du fil et les dimensions d'une ouverture rectangulaire pour décrire un produit. Une spécification telle que « fil de 2,5 mm, ouverture de 50 × 50 mm » est beaucoup plus informative que « treillis de calibre 12 ».
Les toiles métalliques à tissage fin sont généralement décrites différemment. Les acheteurs précisent souvent le nombre d'ouvertures par pouce, le diamètre du fil et le type de tissage.
Ces distinctions sont importantes car les treillis soudés et tissés sont fabriqués différemment et ne se comportent pas de manière identique sous charge.
Tableau des calibres de treillis métallique : AWG vs. SWG
Deux systèmes de calibre sont régulièrement utilisés dans les spécifications internationales de câblage. Le calibre américain (AWG) est largement répandu en Amérique du Nord, tandis que le calibre standard (SWG), d'origine britannique, figure encore dans certaines spécifications industrielles et d'anciens plans techniques. Ces deux systèmes utilisent des valeurs de diamètre différentes.
Numéro de jauge | Diamètre AWG (mm) | Diamètre SWG (mm) |
8 | 3.264 | 4.064 |
10 | 2.588 | 3.251 |
12 | 2.053 | 2.642 |
14 | 1.628 | 2.032 |
16 | 1.291 | 1.626 |
18 | 1.024 | 1.219 |
20 | 0.812 | 0.914 |
22 | 0.644 | 0.711 |
24 | 0.511 | 0.559 |
Remarque : Les valeurs indiquées correspondent à des conversions de calibre nominal et ne constituent pas des dimensions de fabrication garanties. Le diamètre réel du fil, les tailles disponibles et les tolérances doivent être confirmés auprès du fournisseur.
Prenons l'exemple d'un fil de calibre 16. En AWG, son diamètre nominal est de 1,291 mm. En SWG, il est de 1,626 mm, ce qui est proche du diamètre d'un fil de calibre 14 AWG.
C'est une différence substantielle pour ce qui semble être le même numéro de jauge.
En pratique, beaucoup fabricants de treillis métallique Je préfère travailler en millimètres. Une demande du type « fil d'acier inoxydable de 1,6 mm » est plus précise qu'une demande du type « calibre 16 ».
Cette distinction devient encore plus importante lorsqu'un dessin de produit est réalisé dans un pays et fabriqué dans un autre.
L'épaisseur du fil a-t-elle une réelle incidence ?
Une petite modification du diamètre du fil peut entraîner une modification beaucoup plus importante de la quantité d'acier utilisée.
Prenez deux fils ronds en acier au carbone : l’un de calibre 10 AWG et l’autre de calibre 12 AWG. Leurs diamètres nominaux sont respectivement de 2,588 mm et 2,053 mm.
La section transversale d'un fil rond est calculée comme suit : A = πd² / 4, où A est la section transversale et d est le diamètre du fil.
Pour un fil de calibre 10 AWG, la section est d'environ 5,26 mm². Pour un fil de calibre 12 AWG, elle est d'environ 3,31 mm².
Le fil 10 AWG contient donc environ 59% de métal de plus par unité de longueur que le fil 12 AWG, en supposant que les deux soient des fils ronds solides.
En utilisant une densité d'acier d'environ 7 850 kg/m³, les masses théoriques des fils droits sont :
Calibre du fil | Diamètre | Masse approximative pour 100 m |
10 AWG | 2,588 mm | 4,13 kg |
12 AWG | 2,053 mm | 2,60 kg |
14 AWG | 1,628 mm | 1,63 kg |
16 AWG | 1,291 mm | 1,03 kg |
Il s'agit des masses calculées de fil d'acier massif, droit et non revêtu. Ce ne sont pas les poids des treillis finis.
Un fabricant produisant des milliers de panneaux soudés doit tenir compte de cette différence. La quantité de fil, les dimensions des panneaux, les pertes de production, le revêtement de surface et l'emballage contribuent tous au coût final.
Un fil plus épais offre également une meilleure résistance à la flexion dans des conditions par ailleurs comparables. Cela ne signifie pas pour autant qu'un panneau en treillis de calibre 10 sera toujours plus résistant qu'un panneau de calibre 12.
Un treillis à mailles serrées soutenu par une armature rigide peut se comporter différemment d'un treillis à gros fils présentant de grandes ouvertures et un faible soutien. La qualité des soudures, la nuance d'acier, la portée des panneaux et la direction de la charge doivent également être prises en compte.

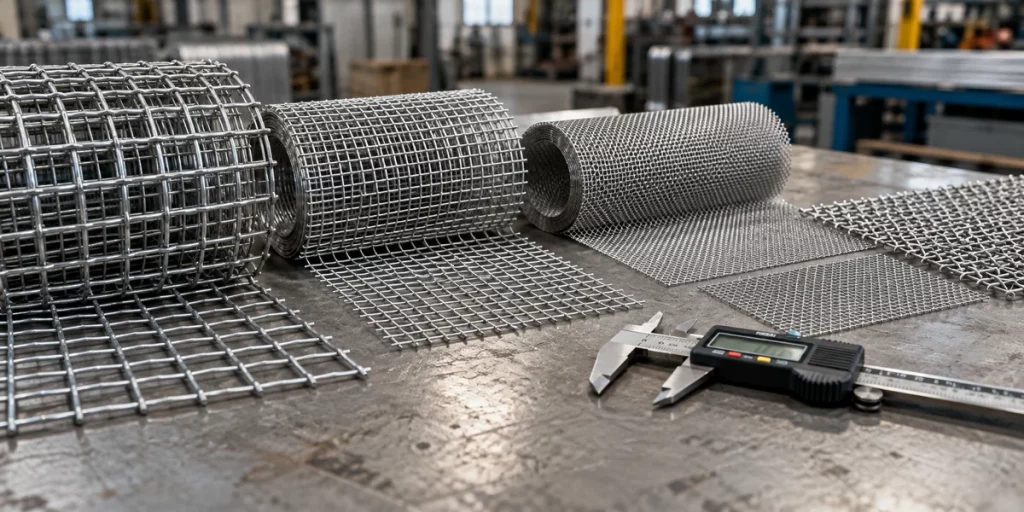

Comparaison des treillis métalliques de calibre 10, 12, 14 et 16
Ces quatre calibres constituent des points de repère utiles pour comprendre l'influence de l'épaisseur du fil sur un produit en treillis. Ils ne représentent pas l'ensemble des diamètres de fil disponibles et leur pertinence dépend de la conception du produit.
Calibre 10 : Lorsqu’un fil plus épais est nécessaire
Avec un diamètre de 2,588 mm inférieur à la norme AWG, le fil de calibre 10 est relativement épais comparé à de nombreux produits de treillis légers.
Il peut être envisagé pour les panneaux en treillis soudé, les barrières industrielles, les cloisons renforcées et certaines enceintes de protection où la résistance à la flexion et aux dommages mécaniques est importante.
Le poids est un facteur important à prendre en compte. Un grand panneau réalisé avec ce type de fil peut être sensiblement plus lourd qu'un panneau réalisé avec des fils plus fins, à espacement égal. Cela influe sur la manutention, le transport, l'installation et potentiellement sur la structure porteuse.
Un fil plus épais nécessite également un équipement de fabrication adapté. La découpe, le pliage et le soudage par résistance deviennent plus complexes à mesure que le diamètre du fil augmente.
Pour un protecteur de machine, l'épaisseur seule ne suffit pas. Il est indispensable d'évaluer le protecteur au regard des exigences de sécurité applicables, notamment les dimensions de l'ouverture, le mode de fixation et les risques encourus.
Calibre 12 : Comparaison de l’utilisation des matériaux et de la rigidité
Le passage de 10 AWG à 12 AWG réduit le diamètre nominal du fil de 2,588 mm à 2,053 mm.
Pour une même longueur totale de fil d'acier massif, cela représente une réduction de masse théorique d'environ 37%.
Cette différence devient pertinente lorsqu'un acheteur compare différentes solutions de treillis soudé pour la réalisation de clôtures, d'enceintes d'équipement ou de cloisons industrielles générales.
Un fil plus fin permet de réduire la consommation de matériaux. La rigidité du panneau dépend de l'espacement des fils et du mode de support du treillis.
Un treillis métallique de calibre 12 avec des ouvertures relativement petites peut convenir à une installation particulière, tandis que le même fil utilisé avec des ouvertures beaucoup plus grandes peut ne pas fournir la rigidité requise.
Les dimensions de l'ouverture doivent donc être examinées en même temps que le diamètre du fil, plutôt que d'être choisies après coup.
Calibre 14 : une épaisseur pratique pour les panneaux légers
Selon la norme AWG, un fil de calibre 14 a un diamètre nominal de 1,628 mm.
Il peut être envisagé pour divers produits en treillis soudé légers, notamment les barrières de jardin, les cloisons, les couvertures de protection et certains composants en fil métallique.
Supposons qu'un acheteur doive choisir entre du câble 12 AWG et du câble 14 AWG pour un boîtier non structurel. À longueur totale de câble égale, le câble 14 AWG contient environ 371 µm de métal en moins que le câble 12 AWG. Cette réduction peut s'avérer intéressante lorsque le poids et le coût des matériaux sont des facteurs importants.
Mais, dans une configuration par ailleurs identique, le fil plus fin sera également moins résistant à la flexion.
Un autre facteur important est la protection contre la corrosion. Pour un produit destiné à un usage extérieur, le choix entre l'acier au carbone non traité, l'acier galvanisé et l'acier inoxydable peut avoir une incidence plus importante sur sa durée de vie qu'une légère augmentation de l'épaisseur du fil.
Le diamètre du fil et le choix du matériau doivent être évalués conjointement.
Calibre 16 : Fil plus léger, considérations de conception différentes
Le calibre 16 AWG mesure environ 1,291 mm de diamètre.
Un fil de cette taille peut être utilisé dans des constructions en treillis léger adaptées, des grilles de ventilation, des petits boîtiers, des éléments décoratifs et d'autres produits manufacturés.
Il est généralement plus facile à façonner qu'un fil plus épais du même matériau.
Le compromis devient évident lorsque la distance entre les fils augmente. Un fil fin, soutenu par des supports à intervalles réguliers, peut se déformer considérablement sous la pression.
C’est pourquoi il est difficile de recommander un fil de calibre 16 sans connaître les dimensions de l’ouverture et la manière dont le treillis fini sera installé.
Il convient également de distinguer les toiles soudées fines des toiles tissées à mailles fines. Une toile conçue pour filtrer les particules ou empêcher le passage des insectes peut nécessiter des ouvertures beaucoup plus petites et un fil plus fin que du calibre 16 AWG.
Qu'en est-il des calibres 18, 20 et plus fins ?
Au sein d'un même système de calibre, les numéros de calibre les plus élevés désignent des fils progressivement plus fins.
À un calibre 20 AWG, le diamètre nominal du fil n'est que de 0,812 mm. À un calibre 24 AWG, il tombe à 0,511 mm.
Les fils plus fins peuvent être utiles lorsqu'un faible poids, des mailles plus petites et une grande flexibilité sont nécessaires. Cependant, le choix d'une toile filtrante industrielle fine ne se base généralement pas uniquement sur son calibre.
Une spécification telle que « maille 100, diamètre du fil 0,10 mm, acier inoxydable 316 » est beaucoup plus informative pour parler d'un produit de filtration tissé.
Dans certaines applications de criblage de précision, la tolérance d'ouverture et la construction du tissage peuvent être plus importantes que le numéro de jauge.

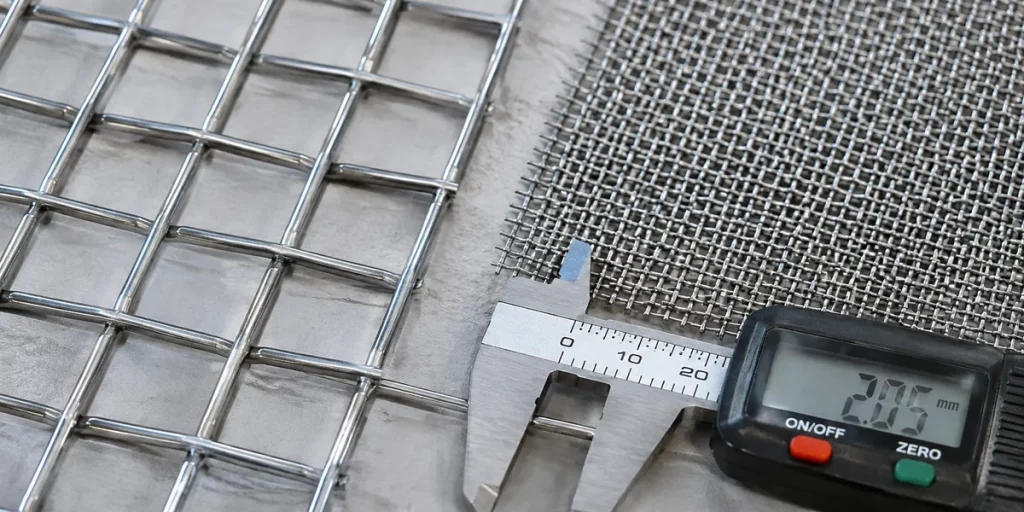

Le calibre du fil n'est pas la même chose que le nombre de mailles.
Il s'agit là d'une des sources de confusion les plus fréquentes dans les spécifications des treillis métalliques.
Un acheteur demande du grillage à mailles de 20. Un autre demande du treillis métallique de calibre 20. Ils décrivent deux choses différentes.
Le terme « calibre 20 » désigne le diamètre d'un fil dans un système de calibre particulier. Le terme « maille 20 » désigne la densité d'un treillis tissé, généralement exprimée en nombre d'ouvertures par pouce linéaire.
Le diamètre du fil et le nombre de mailles déterminent ensemble la taille nominale de l'ouverture d'un treillis métallique carré régulier.
Par exemple, deux tamis peuvent être décrits comme ayant une maille de 20. Si l'un utilise un fil de 0,30 mm et l'autre un fil de 0,50 mm, la largeur de leurs ouvertures ne sera pas identique. Le fil le plus épais occupe un espace plus important entre les ouvertures.
Pour les treillis soudés, les dimensions sont souvent communiquées directement : diamètre du fil 2,0 mm ; ouverture 50 × 50 mm ; dimensions du panneau 1 200 × 2 400 mm.
Pour un tissu métallique tissé, un acheteur pourrait plutôt demander : nombre de mailles 20 × 20 ; diamètre du fil 0,40 mm ; armure toile ; matériau acier inoxydable 304.
Les deux formats peuvent décrire un treillis métallique, mais ils reflètent des types de produits et des exigences de fabrication différents.
Calcul de la taille des ouvertures d'un treillis métallique
Lorsqu'un treillis tissé comporte des ouvertures carrées régulièrement espacées, l'ouverture nominale peut être calculée à partir du nombre de mailles et du diamètre du fil.
Calculez d'abord le pas, ou la distance centre à centre entre les fils adjacents : Pas (mm) = 25,4 ÷ Nombre de mailles.
Soustrayez ensuite le diamètre du fil : Ouverture (mm) = Pas − Diamètre du fil.
Considérons un tamis uni à 20 mailles utilisant un fil de 0,40 mm. Pas : 25,4 ÷ 20 = 1,27 mm. Ouverture utile : 1,27 − 0,40 = 0,87 mm.
L'ouverture nominale est donc de 0,87 mm, soit 870 microns.
Considérons maintenant le même tamis à mailles de 20 utilisant un fil de 0,50 mm. Son ouverture nominale diminue à 0,77 mm.
Le nombre de mailles est resté inchangé, mais l'ouverture est plus petite de 0,10 mm. Pour le criblage industriel, cette différence peut influencer le choix des particules qui passent à travers le tamis.
Calcul de la surface ouverte
La surface ouverte décrit le pourcentage de la surface de la maille disponible pour le passage.
Pour un treillis tissé carré régulier avec des diamètres de fil et un pas égaux dans les deux directions : Surface ouverte (%) = (Ouverture ÷ Pas)² × 100.
Pour l'écran à 20 mailles avec un fil de 0,40 mm : Surface ouverte = (0,87 ÷ 1,27)² × 100 ≈ 46,9%.
Avec un fil de 0,50 mm, la surface ouverte nominale diminue à environ 36,8%.
Ceci illustre pourquoi la modification du diamètre du fil peut affecter les caractéristiques de tamisage et d'écoulement même lorsque le nombre de mailles reste le même.
Il s'agit de calculs géométriques nominaux. Les performances de filtration réelles dépendent du tissage, des tolérances dimensionnelles, des propriétés du fluide, des conditions de pression et des particules en présence.
Les tissages spéciaux, notamment les constructions de tissage hollandaises, ne peuvent pas être évalués à l'aide du même calcul simple d'ouverture carrée.

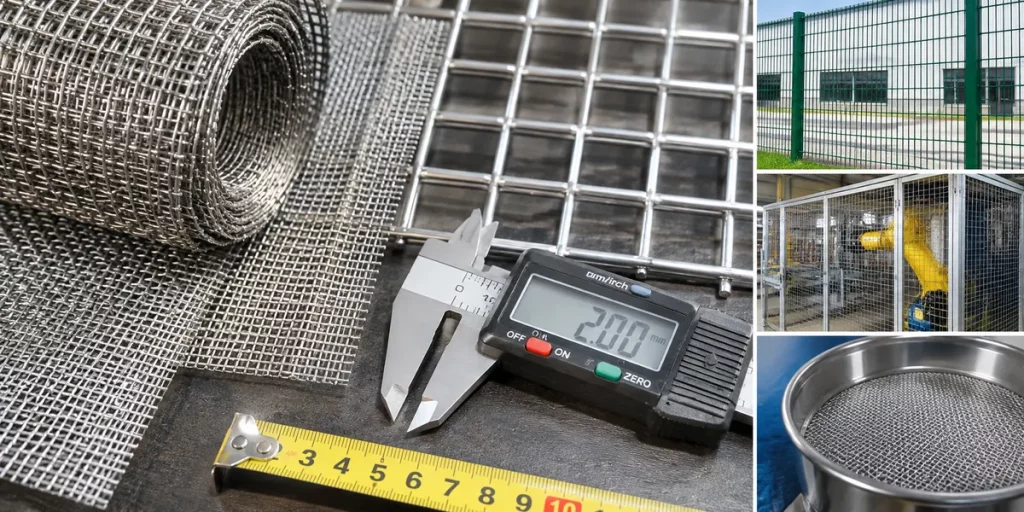

Choisir le diamètre du fil pour différentes applications
Il n'existe pas de calibre de fil universellement adapté aux clôtures, aux grillages, à la protection des machines ou aux équipements industriels. Commencez par déterminer la fonction que le grillage fini devra remplir.
Clôtures et cloisons industrielles
Pour les clôtures en treillis soudé, le diamètre du fil doit être pris en compte en plus de la portée du panneau, de l'ouverture du treillis, de la disposition du cadre et des conditions d'installation.
Un fil épais peut être préférable lorsqu'une plus grande rigidité est nécessaire. Cependant, un grand panneau non soutenu peut toujours se déformer sous la charge.
Lorsque la corrosion est un problème, spécifiez le revêtement ou la nuance d'acier plutôt que de supposer qu'une plus grande épaisseur de fil résoudra le problème.
Protections de machines et enceintes de protection
Pour la protection des machines, les dimensions des ouvertures et les distances de sécurité sont essentielles.
Un fil métallique épais ne suffit pas à garantir la sécurité d'une protection. Le grillage doit être compatible avec le risque encouru et les exigences de sécurité applicables aux machines.
Le mode de fixation du panneau est également important. Un grillage rigide fixé à des supports inadéquats risque de ne pas assurer la protection nécessaire.
Criblage et filtration industriels
Dans les applications de criblage, commencez par la séparation des particules ou la taille d'ouverture requise.
Le diamètre du fil devient alors un élément d'équilibre entre la taille de l'ouverture, la durabilité de l'écran et la surface ouverte disponible.
Un fil plus fin peut offrir une plus grande surface ouverte pour un nombre de mailles donné, mais il peut aussi être plus vulnérable à l'usure ou aux dommages mécaniques.
Il convient de prendre en compte les matériaux abrasifs, la pression de service, les méthodes de nettoyage et les intervalles d'entretien avant de choisir la maille.
Environnements extérieurs et corrosifs
Pour les filets d'extérieur, le matériau et le traitement de surface méritent une attention particulière.
L'acier au carbone galvanisé est couramment utilisé pour la fabrication de clôtures et dans de nombreuses applications industrielles générales. L'acier inoxydable peut être préféré lorsqu'une meilleure résistance à la corrosion ou une propreté accrue sont requises.
Les aciers inoxydables 304 et 316 ne sont pas interchangeables dans tous les environnements. L'exposition aux chlorures, le contact avec des produits chimiques et la température de fonctionnement peuvent influencer le choix du matériau.
L’épaisseur du revêtement, la méthode de revêtement et la question de savoir si les dimensions du fil sont mesurées avant ou après le revêtement doivent également être établies le cas échéant.
Que vérifier avant de commander du treillis métallique ?
Un dessin ou une fiche technique permet de gagner un temps précieux lors de l'établissement du devis. Avant de passer commande, veuillez confirmer les points suivants.
Diamètre du fil. Indiquez le diamètre en millimètres, même si un numéro de calibre est également fourni.
Dimensions de l'ouverture. Précisez l'ouverture libre ou l'entraxe et indiquez clairement lequel est requis.
Matériel. Précisez la nuance d'acier ou le matériau du fil. Des termes comme « acier inoxydable » peuvent être trop vagues pour un achat technique.
Méthode de fabrication. Précisez si le produit est soudé, tissé uni, tissé sergé ou d'une autre construction.
Dimensions du produit. Inclure la longueur et la largeur du panneau, la largeur et la longueur du rouleau, ou la forme fabriquée requise.
Traitement de surface. Pour les treillis galvanisés, vérifiez les spécifications du revêtement et, le cas échéant, si la galvanisation a lieu avant ou après le soudage.
Tolérances et normes. Identifier les tolérances dimensionnelles et toute norme de produit applicable requise par le projet.
Quantité. Indiquez le nombre de panneaux ou de rouleaux, ou la surface totale requise.
Par exemple, une demande concernant un treillis soudé pourrait se présenter ainsi :
Grillage soudé, fil d'acier au carbone de 2,5 mm de diamètre nominal, mailles de 50 × 50 mm, panneaux de 1 200 × 2 400 mm, finition galvanisée. Veuillez confirmer la nuance d'acier, la tolérance sur le diamètre du fil, les spécifications du revêtement, les dimensions de panneaux disponibles et obtenir un devis pour 500 panneaux.
Pour les toiles métalliques industrielles à mailles carrées, la norme ISO 9044:2016 définit les exigences techniques et les méthodes d'essai pertinentes. Cette norme ne s'applique pas à tous les produits en treillis, notamment aux toiles soudées.
Il convient de demander au fournisseur de confirmer la norme applicable au produit effectivement fabriqué.
Foire aux questions
Un treillis métallique de calibre 10 est-il plus épais qu'un treillis de calibre 12 ?
Oui, à condition d'utiliser le même système de calibre. En AWG, un fil de calibre 10 a un diamètre de 2,588 mm, contre 2,053 mm pour un fil de calibre 12.
Quel est le diamètre d'un treillis métallique de calibre 16 ?
Le calibre 16 AWG a un diamètre nominal de 1,291 mm. En SWG, il correspond approximativement à un calibre de 1,626 mm. Vérifiez toujours le système de calibre utilisé par le fournisseur.
Un fil de calibre plus élevé signifie-t-il des mailles plus petites ?
Pas nécessairement. Un numéro de calibre plus élevé signifie un fil plus fin au sein d'un même système de calibre. La taille de l'ouverture dépend également de l'espacement des fils ou du nombre de mailles.
Quel calibre de fil est utilisé pour le treillis métallique soudé ?
Le treillis soudé peut être fabriqué à partir de fils de différents diamètres. Les dimensions appropriées dépendent de l'application, du matériel de soudage, de la conception du produit et des performances requises. Plutôt que de choisir uniquement en fonction du calibre, il est préférable de préciser le diamètre du fil et les dimensions d'ouverture souhaités.
Comment mesure-t-on un treillis métallique ?
Une spécification complète comprend généralement le diamètre du fil, les dimensions de l'ouverture ou le nombre de mailles, le matériau, la méthode de fabrication et les dimensions finies. Pour un treillis métallique à mailles carrées, l'ouverture nominale peut être calculée en soustrayant le diamètre du fil du pas.
Les termes AWG et SWG sont-ils interchangeables ?
Non. Un même numéro de calibre correspond à des diamètres de fil différents dans les deux systèmes. Les dimensions en millimètres doivent être utilisées pour confirmer la conformité.
Remarques finales sur le choix du calibre du treillis métallique
Avant d'approuver les spécifications d'un treillis métallique, vérifiez le diamètre du fil, les dimensions des mailles et le matériau. Examinez ensuite le mode d'installation du produit fini et les charges ou conditions environnementales auxquelles il pourrait être soumis.
Un numéro de jauge est utile comme référence rapide, mais il ne constitue pas une spécification technique complète.
Pour les commandes internationales, indiquer le diamètre réel du fil en millimètres est un moyen simple d'éviter les malentendus entre les différents systèmes de mesure.
Si vous vous approvisionnez treillis métallique soudé Pour un projet industriel, vous pouvez contacter SUNJ GRATING via chinagratings.com afin de discuter des plans, des dimensions requises, des traitements de surface et des détails du devis.
Plus ces exigences sont clairement définies lors de la demande de devis, plus il devient facile de comparer les offres et de vérifier le produit avant la production.
